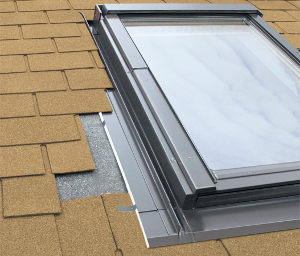

Kołnierz ES umożliwia szczelne połączenie okna z płaskimi pokryciami dachowymi, takimi jak: papa, gonty bitumiczne, łupki o grubości pokrycia do 10 mm (2 warstwy po 5 mm).
Standardowo przystosowany jest do montażu pojedynczego okna w połaci dachu. Występuje również w wersji modułowej do zespalania okien w grupy:
– przy montażu na głębokości V zespolenia poziome, pionowe i blokowe,
– przy montażu na głębokości J zespolenie poziome.
Standardowa odległość między oknami w pionie i poziomie wynosi 10 cm.
Kołnierz ten dostępny jest w różnych typach pozwalających montować okno na dwóch różnych głębokościach w konstrukcji dachu: V (0), J (–3 cm).
Standardowa głębokość montażu okna z zastosowaniem kołnierza ES to V – wersja ESV.
Zakres montażu w dachach o spadku:
od 15o do 90o dla głębokości osadzenia V,
od 20o do 90o dla głebokości J.
Budowa kołnierza
Kołnierz składa się z czterech podstawowych elementów (dolny element, dwa boczne i górny element). Dolny element kołnierza posiada podklejoną od spodu masę
plastyczną pozwalającą na przyklejenie kołnierza do pokrycia dachowego, przez co zapewniona jest szczelność połączenia.
Elementy kołnierza:
1 – górny element kołnierza
2 – dolny element kołnierza
3 – rynny boczne
4 – haczyk
