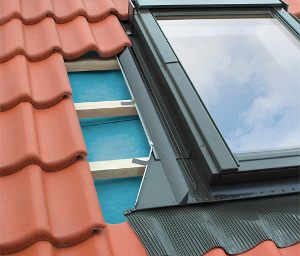

Kołnierz EH pozwala na szczelne połączenie okna z wysokoprofilowanymi pokryciami dachowymi takimi jak: dachówka, blacha wysokoprofilowana. Może być stosowany do pokryć dachowych o wysokości profilu do 90 mm.Standardowo przystosowany jest do montażu pojedynczego okna w połaci dachu. Występuje również w wersji modułowej do zespalania okien w poziomie, w pionie oraz blokowo.Kołnierz ten dostępny jest w jednym typie pozwalającym na montaż okna na głębokości N (+3 cm) – wersja kołnierza EHN–P.
Zakres montażu w dachach o spadku:
od 15o do 90o
Budowa kołnierza
Kołnierz składa się z czterech podstawowych elementów (dolny element, dwa boczne i górny element). Długi i szeroki elastyczny fartuch kończący dolny element,
pozwala łatwo połączyć kołnierz z wysokim profilem pokrycia dachowego. Posiada on również podklejoną od spodu masę plastyczną pozwalającą na przyklejenie
kołnierza do pokrycia dachowego, przez co zapewniona jest szczelność połączenia. Kołnierz posiada fabrycznie naklejone kliny uszczelniające
zapewniające ochronę przed nawiewaniem pyłu, liści i śniegu. Wyposażony jest ponadto w rynienkę odwadniająca mająca na celu odprowadzenie skroplin pary wodnej
z folii wstępnego krycia poza okno.
Elementy kołnierza:
1 – dolny element kołnierza z elastycznym fartuchem o długości 220 mm
2 – element boczny
3 – górny element kołnierza
4 – paski z blachy do mocowania kołnierza
5 – rynienka odprowadzająca wodę
6 – kliny uszczelniające
